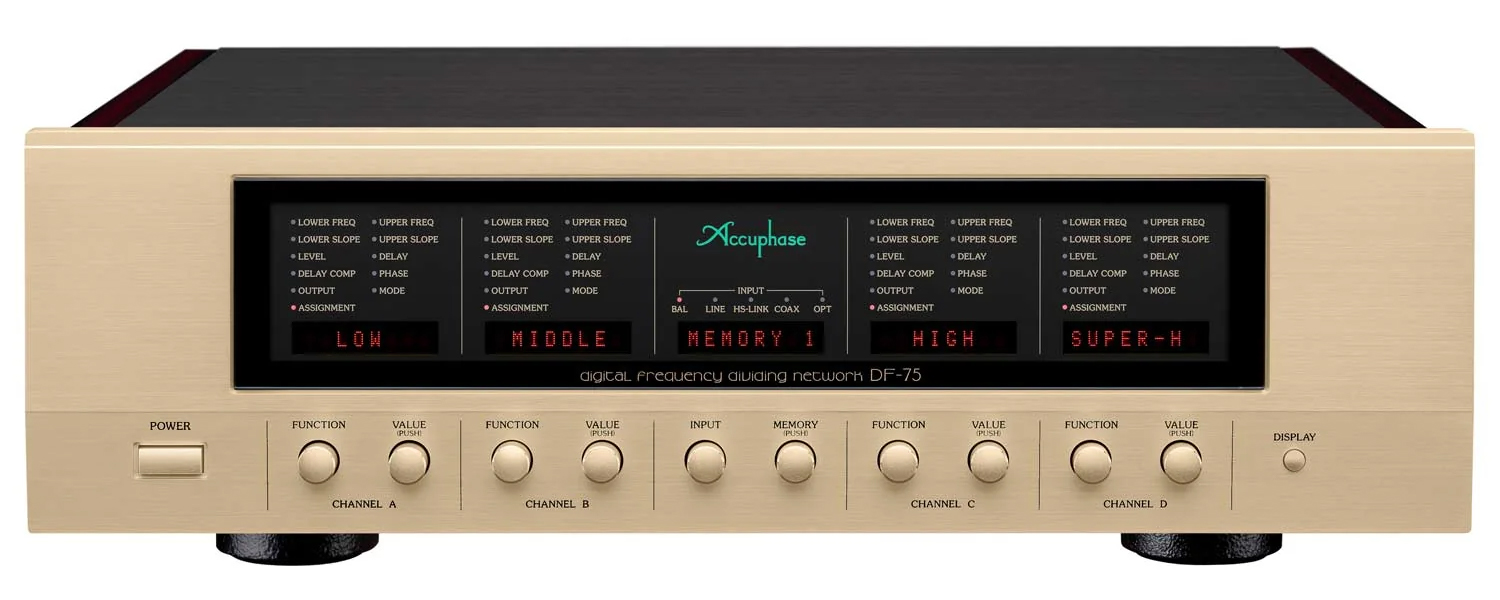

Accuphase DF-75

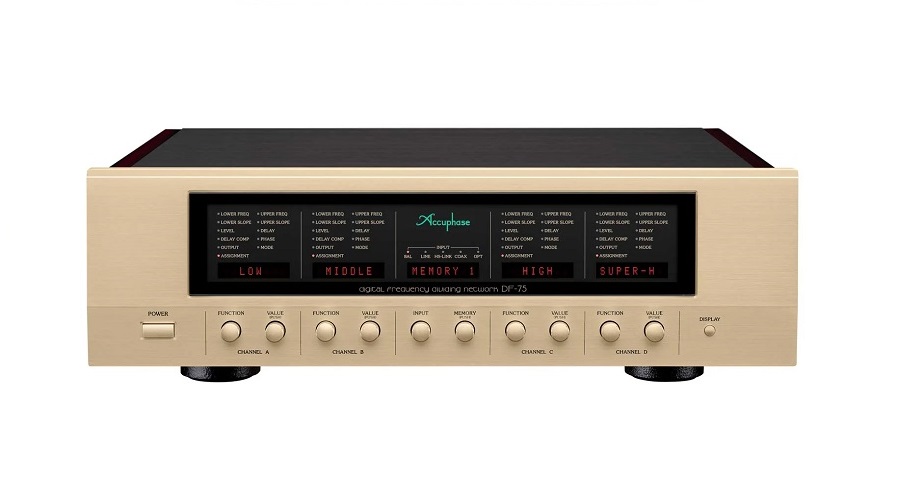

Accuphase DF-75 là bộ phân tần chủ động kỹ thuật số (Active Digital Crossover Accuphase / Digital Frequency Dividing Network) có thể hỗ trợ các cấu hình hệ thống 4 đường tiếng (4-way). Bộ xử lý DSP tốc độ cao với tính toán dấu chấm động 64-bit cho phép lọc tín hiệu tối ưu. Số lượng điểm chọn tần số cắt đã được mở rộng vượt bậc từ 59 lên đến 3101, đáp ứng đa dạng yêu cầu trình diễn.

Thiết bị cũng đạt độ dốc suy giảm rất lớn, lên đến 96 dB/octave. Ngoài ra, chức năng trễ thời gian (time delay) cho phép cân chỉnh thời gian đến tai theo bước 0,5 cm, trong khi bộ bù trễ (delay compensator) sẽ tự động hiệu chỉnh độ trễ tín hiệu phát sinh trong các mạch lọc. Mỗi khối chia tần cũng có thể được cấu hình ở chế độ đơn kênh (mono).

Bộ DSP tốc độ cao, độ chính xác cao thực hiện xử lý tín hiệu hoàn toàn số (fully digital).

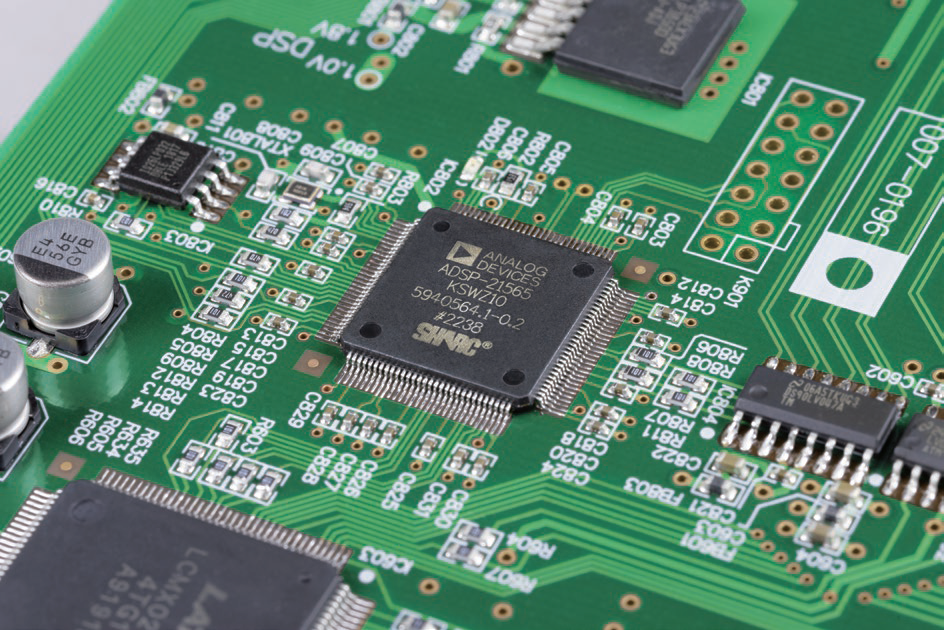

Bộ chia kênh bằng kỹ thuật số này được thiết kế để làm thành phần trung tâm trong một hệ thống multi-amp (nhiều ampli công suất đánh riêng từng dải). Bộ lọc digital sử dụng bộ xử lý DSP dấu chấm động (floating-point) 64-bit, có khả năng tính toán tốc độ cao nhờ cấu trúc gồm phần mantissa 52-bit và phần exponent 12-bit.

Với khả năng tính toán cực kỳ chính xác, DSP floating-point giúp cải thiện mạnh mẽ dải động (dynamic range), cho phép thiết lập độ dốc cắt rất lớn lên đến 48 dB hoặc 96 dB mỗi octave. Việc đảo pha (phase switching), chỉnh trễ (delay) và điều chỉnh mức tín hiệu (level control) đều được thực hiện trong miền kỹ thuật số, đảm bảo giữ trọn đặc tính nguồn phát với độ chính xác cao. Kết quả là hiệu năng lọc cực kỳ chuẩn xác, không bị ảnh hưởng bởi các tác động bất lợi do thay đổi nhiệt độ hay do lão hóa theo thời gian.

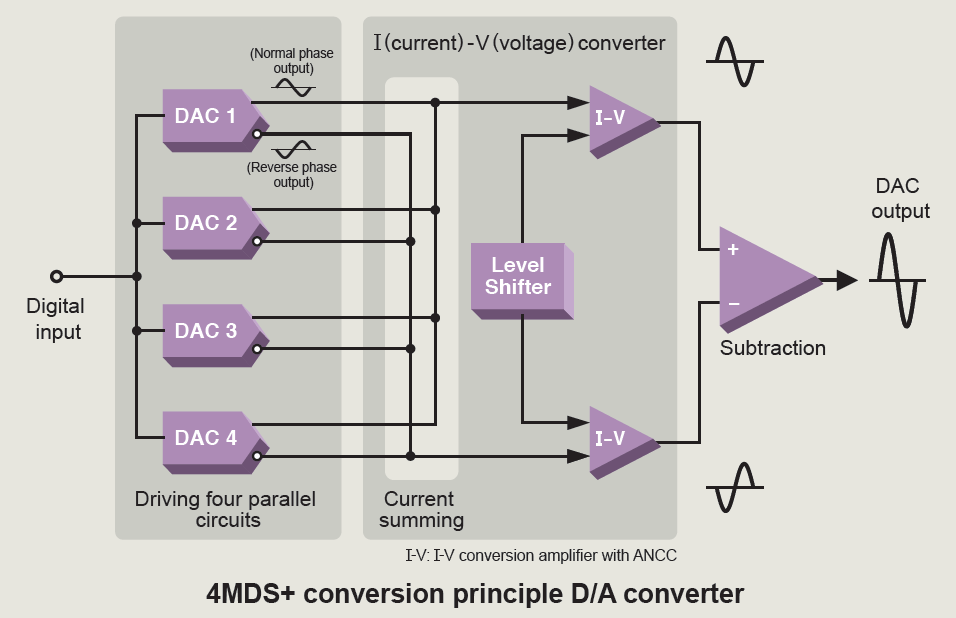

Bộ chuyển đổi MDS+ (Multiple Delta Sigma) với bốn mạch song song

Nguyên lý chuyển đổi MDS+ vận hành các bộ chuyển đổi D/A kiểu ⊿Σ (Delta Sigma) theo cấu hình song song nhằm tạo ra một bộ DAC có hiệu năng được cải thiện vượt bậc. Trên Accuphase DF-75, bốn chip DAC Hyperstream™ (ES9028PRO của ESS Technology) được chạy song song để nâng cao các thông số hiệu năng về mặt lý thuyết như độ méo, đặc tính nhiễu và độ tuyến tính lên gấp 2 lần (= √4).

Ngoài ra, các mạch chuyển đổi I-V sử dụng mạch ANCC* độc quyền của Accuphase với ưu điểm nhiễu thấp và méo thấp. Những cải thiện nhờ nguyên lý MDS+ hoạt động độc lập với tần số và mức tín hiệu, cho phép giảm nhiễu ở mức cực thấp (ultra-low level) – vốn là điểm mà các bộ DAC Delta Sigma thông thường rất khó loại bỏ hoàn toàn.

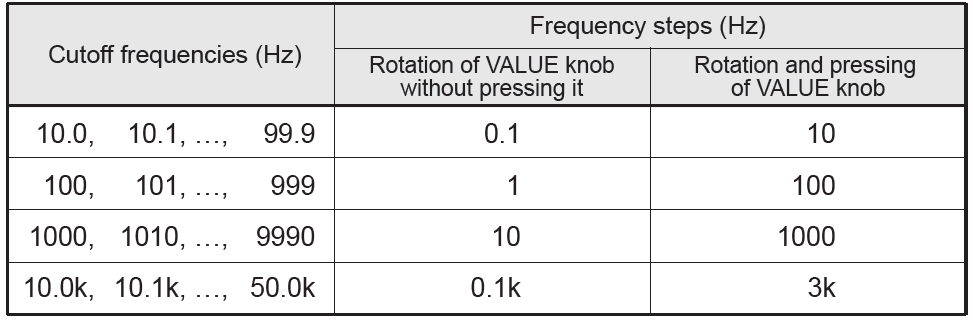

3101 điểm tần số cắt của bộ lọc có thể lựa chọn

Số lượng điểm tần số cắt (cutoff frequency points) vốn chỉ có 59 mức ở các thế hệ trước đã được mở rộng mạnh mẽ lên đến 3101 mức, cho phép người dùng có nhiều lựa chọn hơn rất nhiều khi thiết lập tần số cắt.

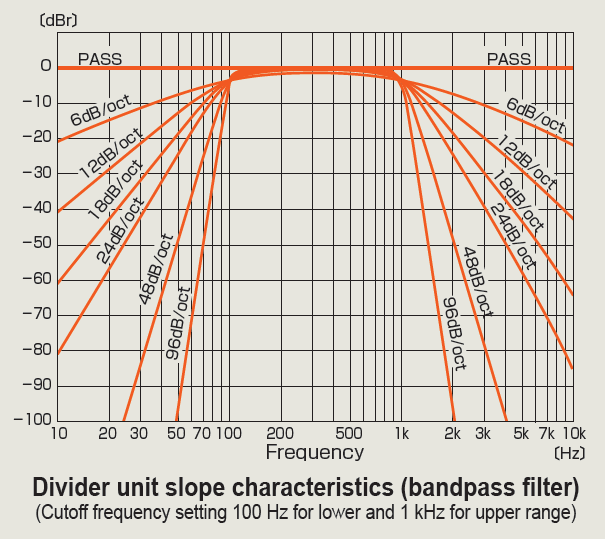

6 đặc tính độ dốc bộ lọc, với mức suy giảm lên đến 96 dB mỗi octave

DF-75 cung cấp 6 mức độ dốc (filter slope) gồm: 6 dB, 12 dB, 18 dB, 24 dB, 48 dB và 96 dB mỗi octave. Đặc biệt, thiết lập 96 dB/octave giúp giảm tối đa sự “can nhiễu” hay chồng lấn âm thanh giữa các dải tần kế cận, nhờ đó có thể xây dựng một hệ thống multi-amp (nhiều ampli đánh riêng từng dải) đạt mức kiểm soát mà các bộ phân tần kênh analog thông thường không thể thực hiện được.

Bộ chuyển đổi A/D 32-bit điều khiển 4 mạch song song

Bộ chuyển đổi A/D (Analog to Digital) sử dụng mạch AK5578EN của Asahi Kasei Microdevices (AKM). Việc kết hợp bộ A/D này với công nghệ ANCC để vận hành bốn mạch song song giúp đạt được nhiễu nền rất thấp và độ méo siêu thấp (ultra-low distortion).

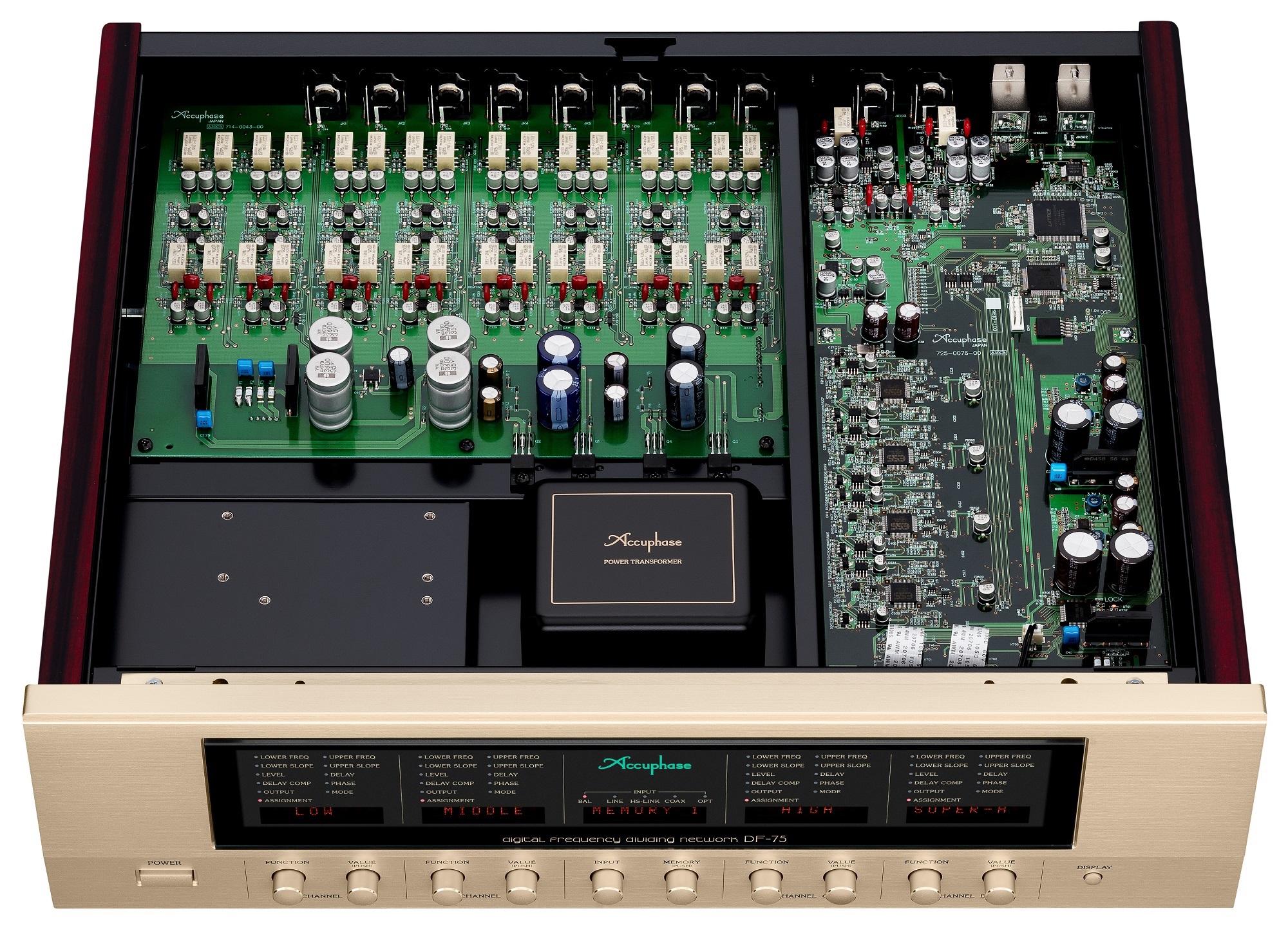

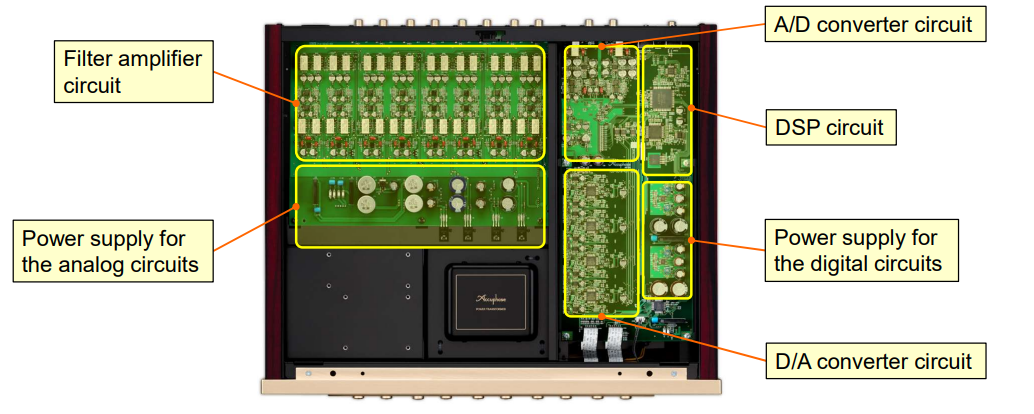

Mạch Digital và Analog riêng biệt từng khối

DF-75 sử dụng bố cục mạch được thiết kế để cách ly hoàn toàn giữa phần analog và phần digital. Việc bố trí từng khối mạch cũng được tính toán nhằm tạo đường tín hiệu ngắn nhất có thể, giúp giảm nhiễu và suy hao, đảm bảo tín hiệu sạch và chính xác tối đa.

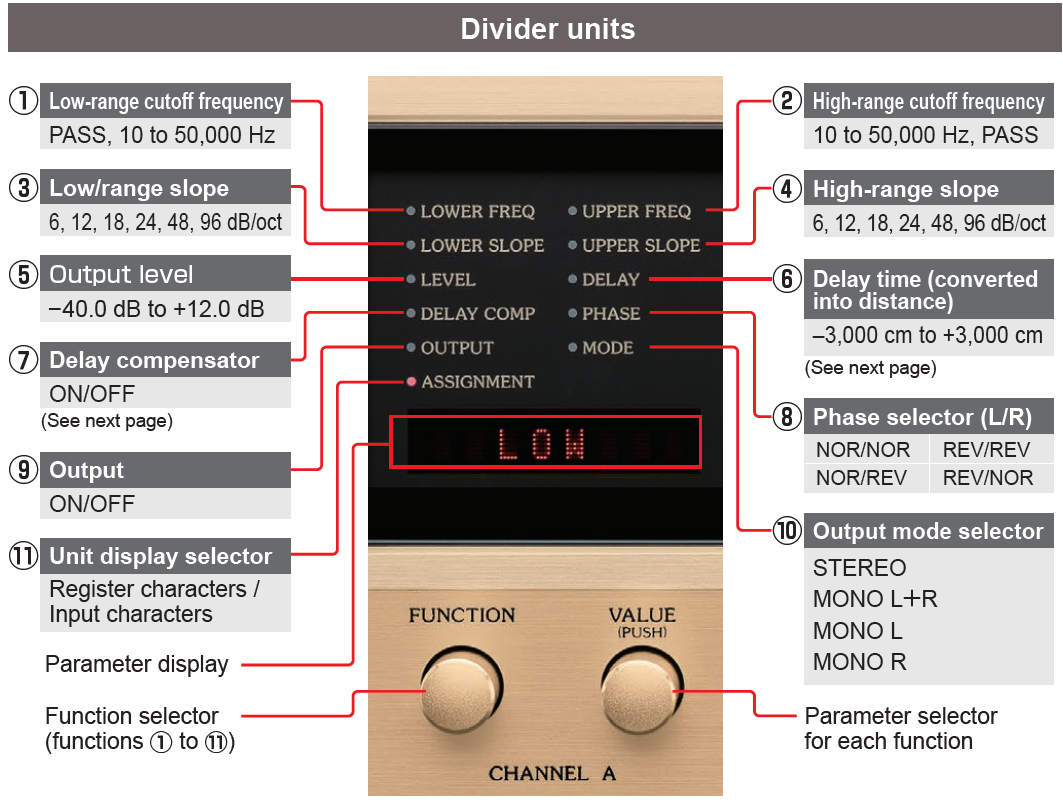

Sao lưu dữ liệu và chỉnh chung hoặc riêng từng kênh

Accuphase DF-75 được trang bị tính năng sao lưu (backup) đầy đủ, cho phép người dùng lưu lại toàn bộ dữ liệu bộ nhớ và các tham số cài đặt cơ bản để có thể khôi phục lại khi cần. Ở chế độ cài đặt đơn giản (simple setting mode), người dùng có thể đồng thời thiết lập mức âm lượng (level) và độ trễ (delay) cho các kênh.

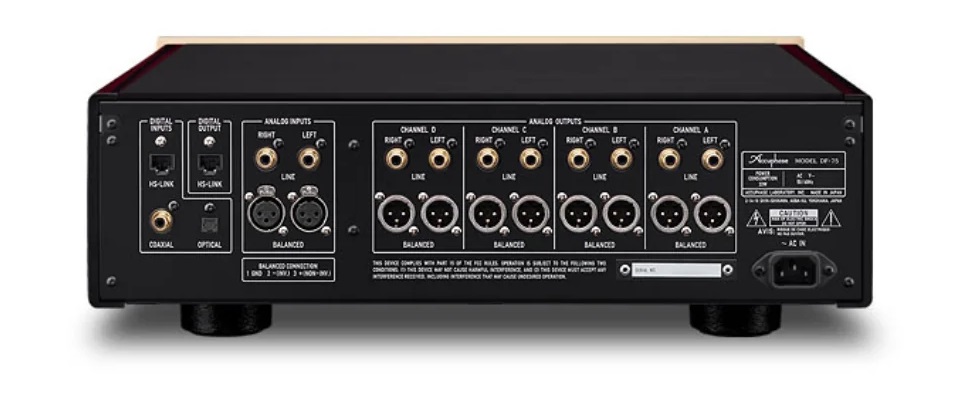

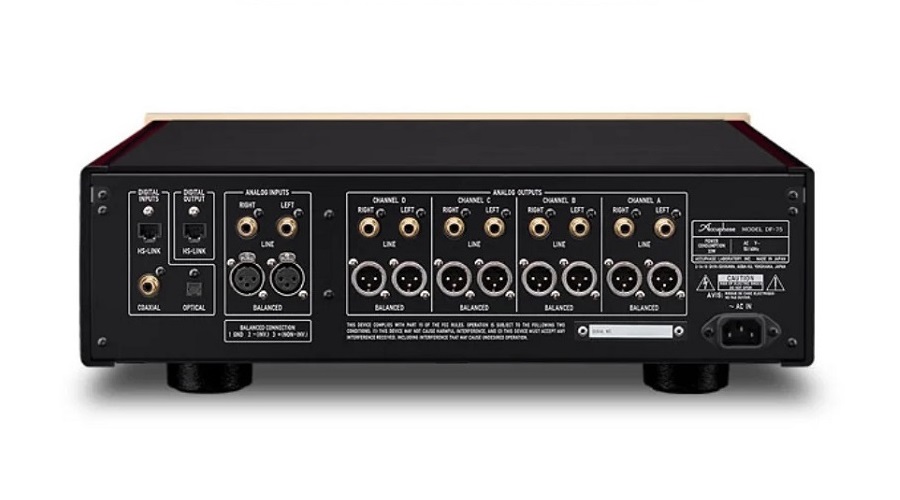

Ngoài ra, chế độ cài đặt độc lập (independent setting mode) cho phép nhập và tinh chỉnh riêng từng giá trị cho từng kênh một cách chi tiết hơn. DF-75 còn mở rộng khả năng thiết lập hệ thống nhờ chức năng kết nối dạng cascade thông qua HS-LINK: tín hiệu từ preamplifier có thể được phân phối dễ dàng sang một DF-75 khác, từ đó tạo ra hệ thống multi-amp với số đường tiếng nhiều hơn 4-way.
