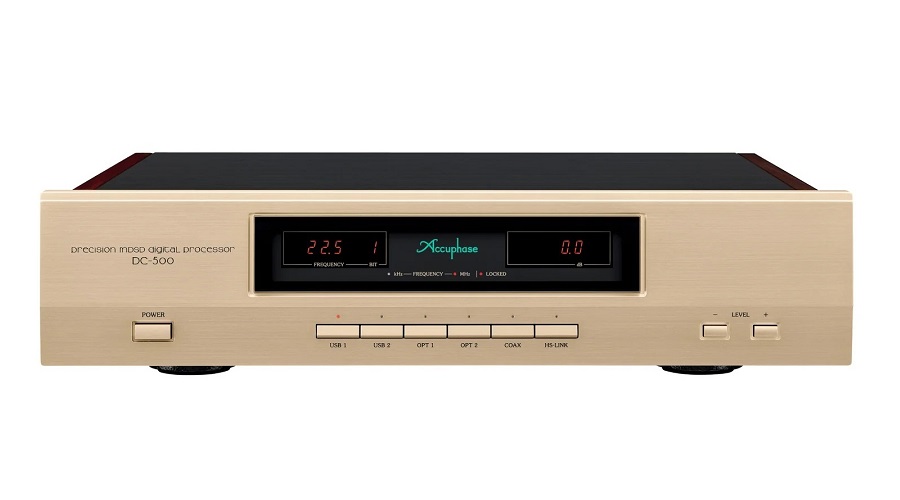

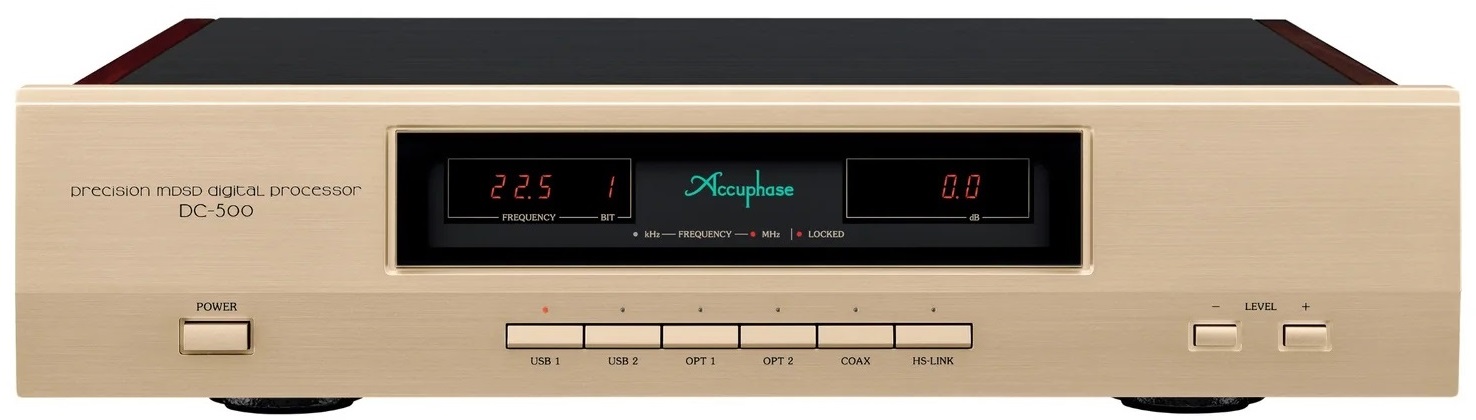

Accuphase DC-500

Một DAC vượt trội

- Accuphase DC-500 là một DAC cao cấp dành cho những hệ thống nhạc số High-End, nơi chất lượng chuyển đổi Digital sang Analog được đặt lên hàng đầu.

- Máy sử dụng kiến trúc 8MDSD cho DSD và 8MDS++ cho PCM, với 8 mạch D/A hoạt động song song nhằm giảm nhiễu, giảm méo và nâng cao độ tuyến tính.

- Công nghệ ANCC tiếp tục kiểm soát nhiễu và méo ở tầng chuyển đổi I/V, góp phần tạo ra tín hiệu analog có độ tinh khiết cao.

- DC-500 hỗ trợ PCM đến 32-bit/384kHz và DSD đến 22,5MHz qua USB, phù hợp với các nguồn nhạc Hi-Res chất lượng cao.

- Với 6 ngõ vào Digital, máy có thể trở thành trung tâm chuyển đổi D/A cho nhiều nguồn phát khác nhau.

- Người dùng có thể kết nối CD Transport, đầu CD có Digital Out, Network Player, máy tính hoặc các nguồn phát digital tương thích.

- Khi kết nối đầu CD qua Coaxial hoặc Optical, phần DAC cao cấp của DC-500 sẽ đảm nhiệm quá trình chuyển đổi sang tín hiệu Analog.

- Hai đường xuất âm RCA và Balanced XLR giúp DC-500 dễ dàng phối ghép với ampli tích hợp hoặc preamplifier cao cấp.

- Thông số S/N 121dB, THD+N chỉ 0,0004% cho thấy mức độ chú trọng rất cao vào độ tĩnh và độ chính xác của tín hiệu. Vì vậy, DC-500 đặc biệt phù hợp khi muốn nâng cấp chất lượng chuyển đổi D/A của nguồn phát, khai thác tốt hơn CD và các nguồn nhạc số trong một hệ thống Hi-End.

Công nghệ chính xác của Acccuphase

Nguyên lý MDSD (Multiple Double Speed DSD)

Tín hiệu DSD chứa một lượng lớn nhiễu lượng tử ở vùng tần số cao, nằm ngoài phạm vi nghe của con người, vì vậy cần có bộ lọc để loại bỏ phần nhiễu cao tần này. Ở các bộ DAC thông thường, tín hiệu DSD thường được chuyển thành PCM, sau đó mới sử dụng bộ lọc digital để loại bỏ nhiễu cao tần. Nhưng trên Accuphase DC-500, nguyên lý MDSD xử lý theo một cách khác: từ tín hiệu DSD ban đầu, hệ thống tạo ra 8 tín hiệu DSD lệch pha, rồi đưa chúng vào 8 mạch D/A của hệ thống MDS++. Toàn bộ mạch lúc này hoạt động như một bộ lọc trung bình động (moving-average filter) có đặc tính pha tuyến tính để loại bỏ nhiễu cao tần.

Bộ chuyển đổi D/A MDS++ vận hành 8 mạch song song sử dụng ANCC

MDS++ là một phương pháp chuyển đổi D/A mang tính đột phá, sử dụng các bộ chuyển đổi D/A kiểu Delta-Sigma được kết nối song song nhằm cải thiện đáng kể hiệu suất.

Bằng cách đưa tín hiệu đầu ra từ chip hiệu năng cao ES9028PRO (ESS Technologies) qua 8 mạch chuyển đổi song song, Accuphase DC-500 về mặt lý thuyết cải thiện 2,8 lần (= √8) về các đặc tính như độ méo, nhiễu, độ tuyến tính và nhiều yếu tố khác.

Do những cải thiện mà nguyên lý chuyển đổi MDS++ mang lại không phụ thuộc vào tần số và mức tín hiệu, nhiễu của tín hiệu đầu ra ở những mức tín hiệu rất thấp cũng có thể được giảm thiểu — điều mà các bộ chuyển đổi Delta-Sigma thông thường rất khó đạt được.

Ngoài ra, mạch chuyển đổi I-V còn được trang bị công nghệ ANCC (Accuphase Noise and distortion Canceling Circuit – Mạch triệt tiêu nhiễu và méo của Accuphase) với đặc tính nhiễu thấp và độ méo thấp, giúp nâng cao hơn nữa hiệu quả của MDS++.

Direct Balanced Filter sử dụng ANCC

Các mạch ngõ ra Line và Balanced được thiết kế độc lập, kết hợp với Direct Balanced Filter ứng dụng công nghệ ANCC, nhằm đảm bảo tín hiệu đầu ra đạt chất lượng tối ưu.

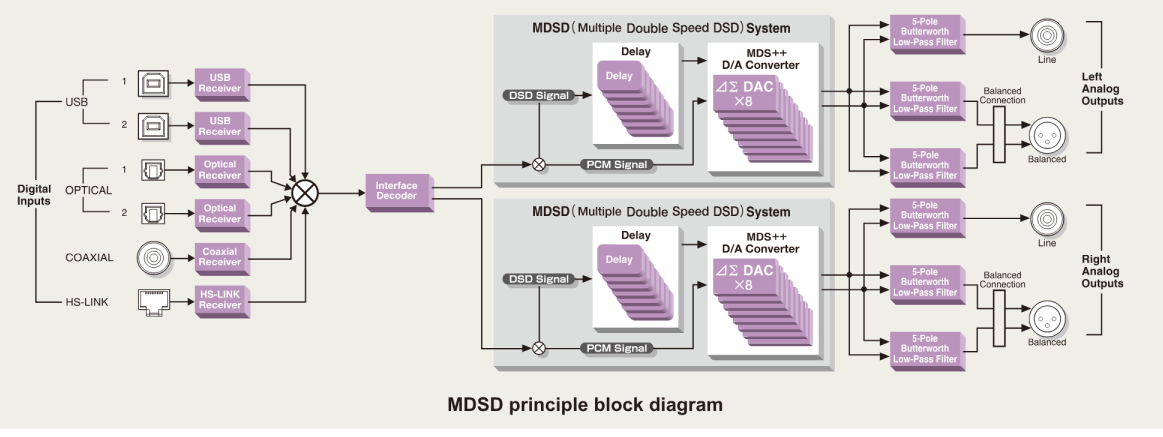

Kiến trúc xử lý tín hiệu của DC-500

Toàn bộ tín hiệu digital từ 6 ngõ vào USB, Optical, Coaxial và HS-LINK trước tiên được tiếp nhận qua các mạch Receiver và Interface Decoder, sau đó đưa đến hai kênh trái – phải để thực hiện chuyển đổi D/A. Điểm đặc biệt của DC-500 nằm ở cách Accuphase xử lý PCM và DSD theo hai phương thức khác nhau nhưng cùng khai thác kiến trúc 8 mạch DAC song song. Với PCM, tín hiệu được đưa trực tiếp vào hệ thống 8MDS++; còn với DSD, công nghệ MDSD tạo ra 8 tín hiệu DSD lệch pha rồi đưa vào 8 mạch MDS++, nhờ đó có thể loại bỏ nhiễu cao tần mà không cần chuyển DSD thành PCM.

Điểm hay của kiến trúc MDS++ là sử dụng 8 mạch chuyển đổi Delta-Sigma song song từ ES9028PRO để giảm nhiễu, giảm méo và cải thiện độ tuyến tính; theo Accuphase, mức cải thiện lý thuyết đạt khoảng 2,8 lần (√8). Sau quá trình D/A, tín hiệu tiếp tục đi qua các bộ lọc Low-Pass và hệ thống Direct Balanced Filter, với đường tín hiệu Line và Balanced được thiết kế độc lập trước khi xuất ra RCA hoặc XLR. Như vậy, DC-500 không chỉ dựa vào bản thân chip DAC mà xây dựng cả một kiến trúc xử lý từ MDSD → 8MDS++ → ANCC → Direct Balanced Filter, nhằm giữ tín hiệu analog đầu ra có độ nhiễu và méo cực thấp.

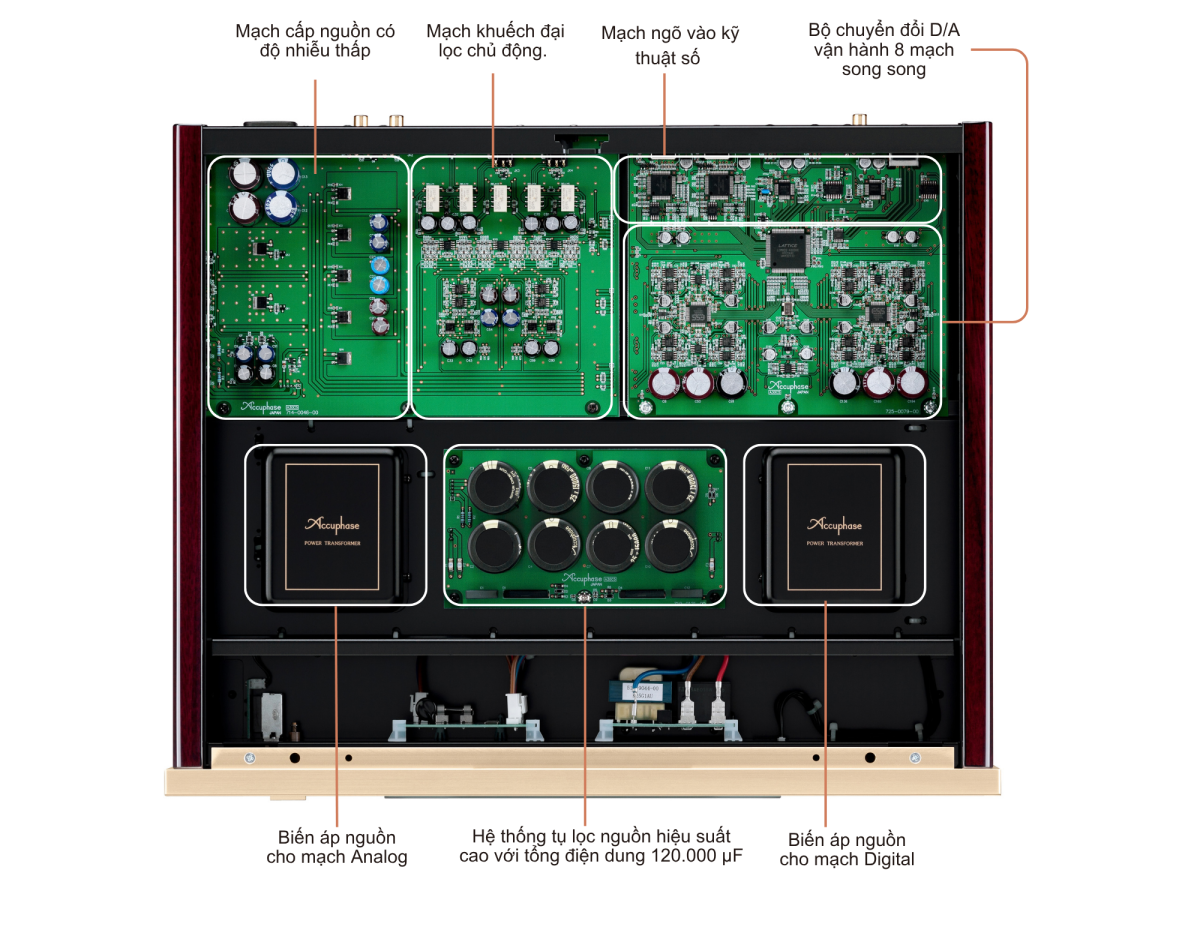

Bố trí mạch độc lập – hạn chế nhiễu chéo

Bên trong Accuphase DC-500, các khối chức năng được phân chia và bố trí thành từng khu vực riêng biệt, từ mạch ngõ vào Digital, bộ chuyển đổi D/A 8 mạch song song, mạch lọc chủ động cho đến mạch cấp nguồn. Đặc biệt, khối Analog và Digital sử dụng hai biến áp nguồn độc lập, kết hợp hệ thống tụ lọc có tổng điện dung 120.000 μF. Cách bố trí này giúp hạn chế ảnh hưởng qua lại giữa các khối mạch, tạo nền tảng nguồn điện ổn định và nhiễu thấp cho quá trình chuyển đổi D/A.

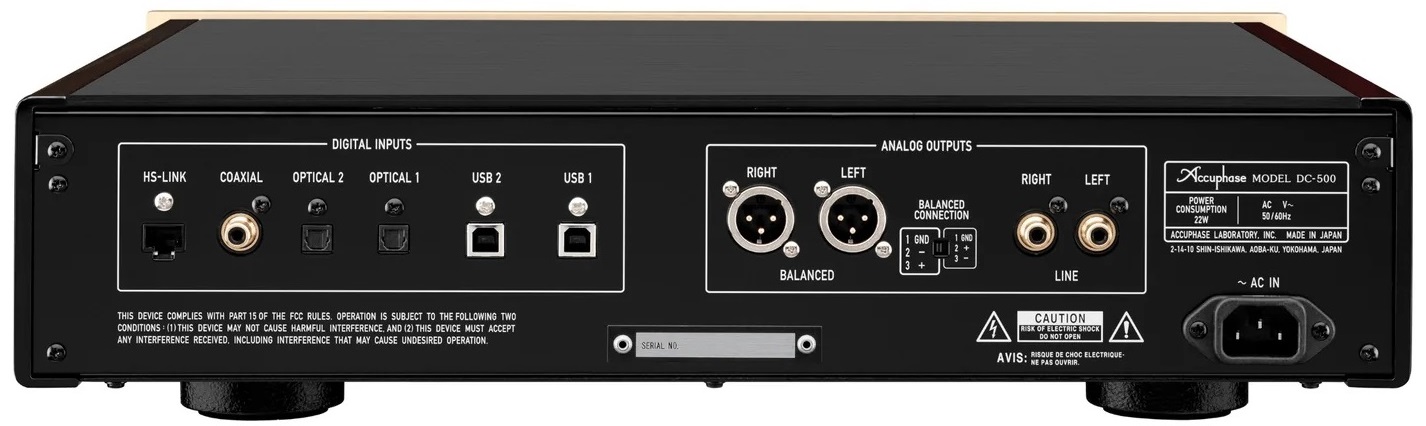

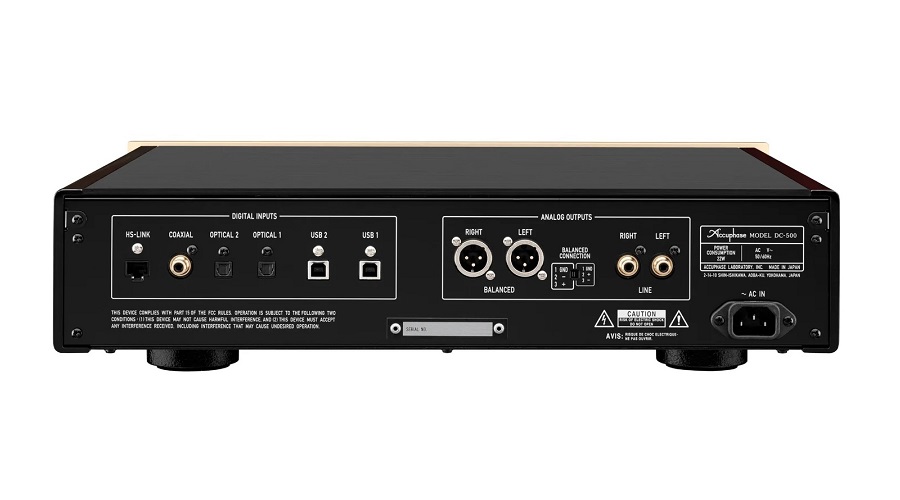

Các cổng kết nối

Accuphase DC-500 được trang bị 6 ngõ vào Digital và 2 ngõ ra Analog, cho khả năng kết nối linh hoạt với nhiều nguồn phát khác nhau. Sáu ngõ vào gồm HS-LINK ×1, USB Type-B ×2, Optical ×2 và Coaxial ×1, phù hợp để kết nối CD Transport, Network Player, máy tính và các nguồn phát có Digital Out.

Ở đầu ra, DC-500 cung cấp 2 lựa chọn Analog gồm Balanced XLR và Line RCA, cả hai đều có mức điện áp 2,5 V và trở kháng 50Ω, thuận tiện kết nối trực tiếp đến preamplifier hoặc ampli tích hợp.
