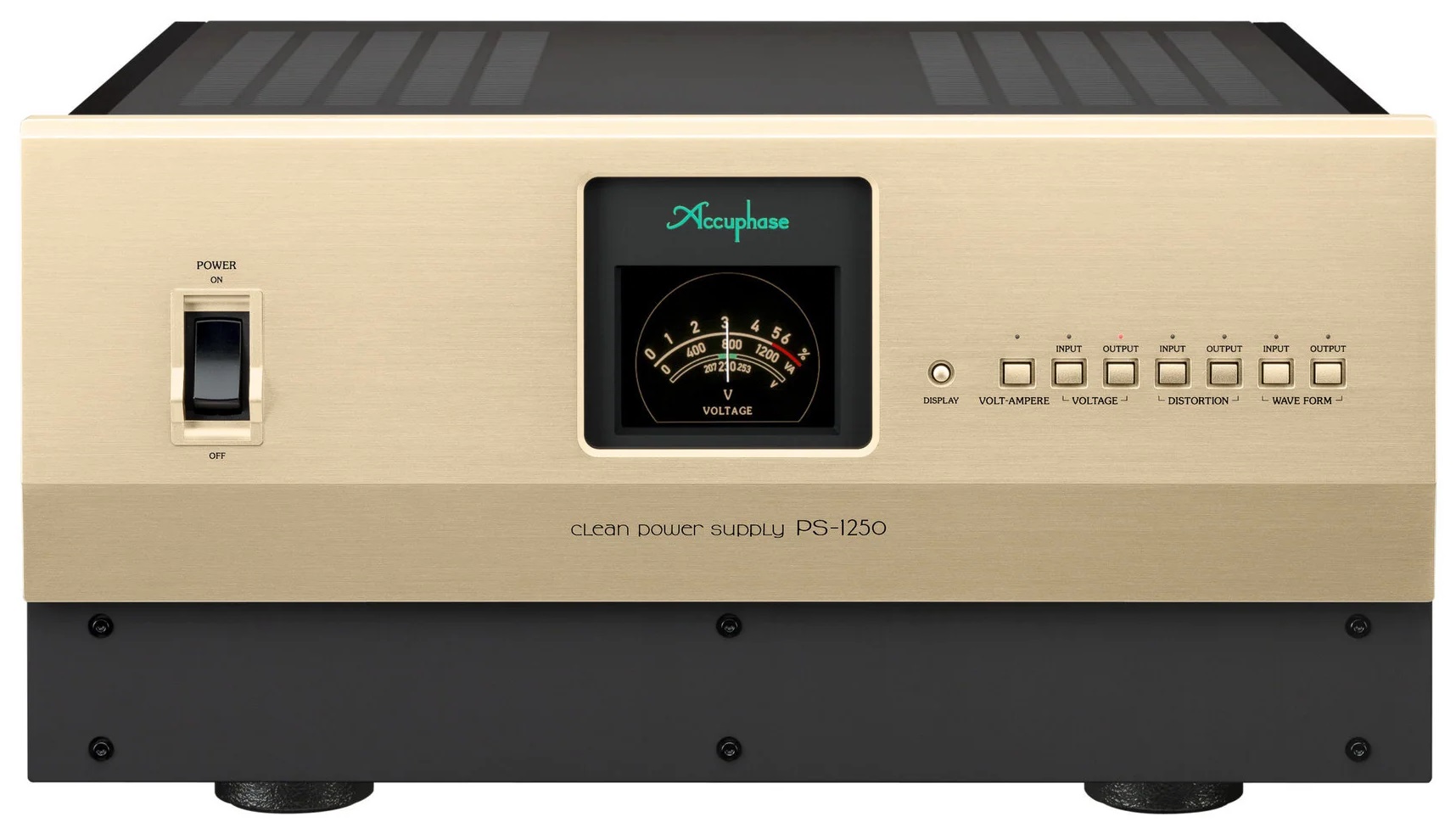

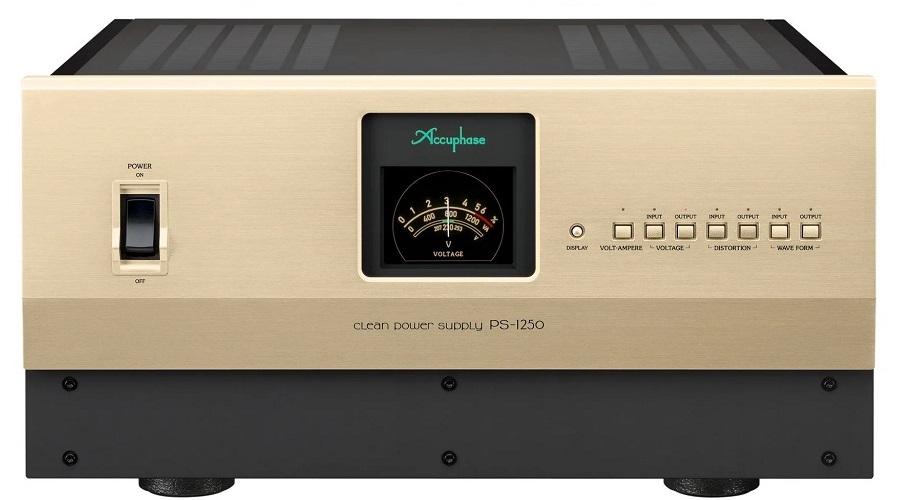

Bộ lọc nguồn Accuphase PS-1250

Năm 1997, Accuphase đã phát triển thành công bộ lọc nguồn điện cho dàn âm thanh và cho ra đời mẫu lọc nguồn PS-1200, dựa trên lý tưởng theo đuổi chất âm thuần khiết bằng cách cải thiện chất lượng của bộ nguồn. Bằng cách so sánh dạng sóng tham chiếu, là sóng hình sin lý tưởng, với dạng sóng của nguồn điện, đồng thời bù đắp cho sự thiếu hụt và loại bỏ phần dư thừa, dạng sóng được định hình bằng cách sử dụng công nghệ cao cung cấp nguồn điện sạch ít bị biến dạng và nhiễu.・Nó có ảnh hưởng lớn đến chất lượng âm thanh của âm thanh và chất lượng hình ảnh của thiết bị video, và đã được đánh giá cao trên toàn thế giới.

Sản phẩm mới Accuphase PS-1250 là bộ lọc nguồn điện có công suất lớn thế hệ thứ 6 kể từ phiên bản đầu tiên PS-1200. Để thực hiện việc quan sát các dạng sóng đầu vào và đầu ra, vốn là lý tưởng trong nhiều năm, một "bảng tinh thể lỏng (LCD)" đã được lắp đặt và có thể xác nhận hiệu quả của việc định hình dạng sóng.

Tín hiệu tham chiếu có độ chính xác cao được tạo ra mà không sử dụng bộ tạo dao động được đưa vào bộ khuếch đại hiệu chỉnh dạng sóng thông qua đường truyền cân bằng. Lọc nguồn đạt mức công suất đầu ra lớn đến 1200VA, tương đương 1000W. Phiên bản điện áp đầu ra 230V có mức công suất đầu ra 900VA Ngoài ra, 10 ổ cắm AC loại dùng tromg ngành y chất lượng cao, an toàn và đáng tin cậy, đáp ứng các tiêu chuẩn nghiêm ngặt. Hệ thống dây điện từ mạch đầu ra đến mỗi đầu ra AC được điều chỉnh theo cùng một độ dài và được cân nhắc sao cho chất lượng âm thanh không khác nhau tùy thuộc vào đầu ra AC.

Vẻ đẹp thanh lịch

Accuphase PS-1250 có 2 mặt bên làm bằng nhôm và được hoàn thiện với độ bóng cao, bổ sung hoàn hảo cho mặt trước màu rượu sâm panh, tạo ra vẻ ngoài tinh tế kết hợp hài hòa với bất kỳ hệ thống âm thanh nào.

Dạng sóng sạch ở đầu ra

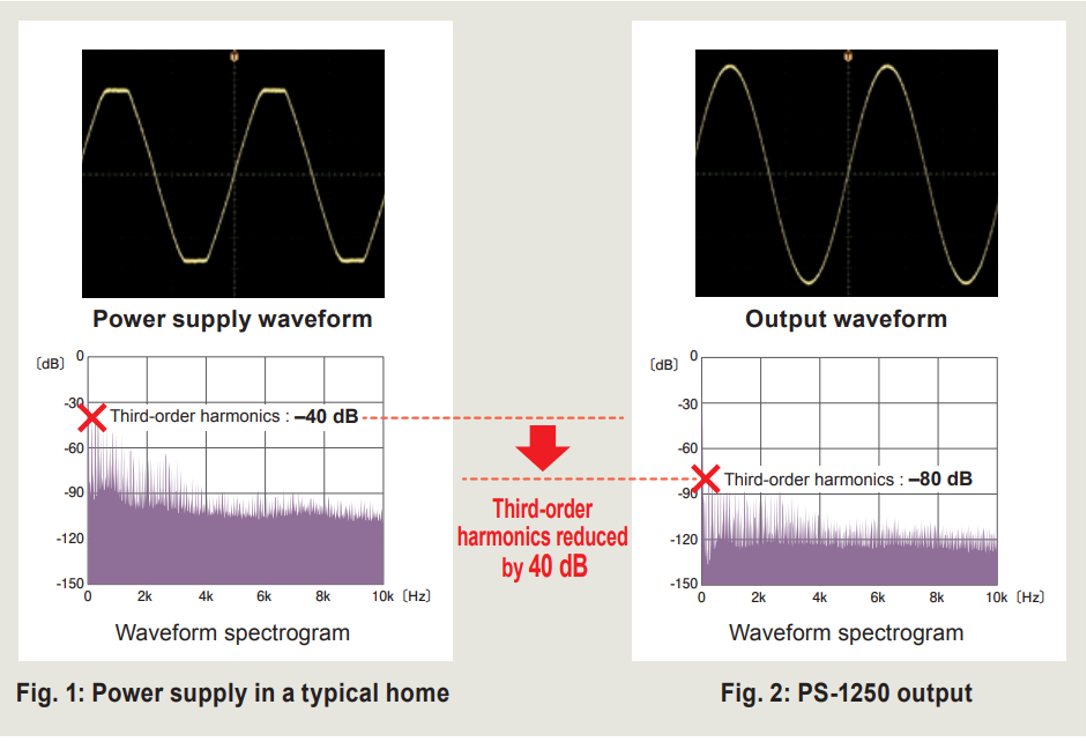

Hình 1 và 2 cho ta thấy sóng đầu vào và ra được xử lý sạch sẽ như thế nào.

Hình 1 cho thấy nguồn điện chúng ta đang sử dụng trong nhà có dạng sóng và sóng hài của nó như thế nào. Các dạng sóng điện điển hình này bị biến dạng và chứa các sóng hài không mong muốn. Khi những sóng hài này xâm nhập vào thiết bị âm thanh, chúng sẽ cản trở  và làm giảm chất lượng âm thanh.

Hình 2 cho thấy dạng sóng đầu ra từ PS-1250 và sóng hài của nó. Sóng hài bậc ba đã được giảm từ –40 dB xuống –80 dB. Đây là cách PS-1250 giảm đáng kể sóng hài trong sóng hình sin đầu ra và giảm thiểu biến dạng.

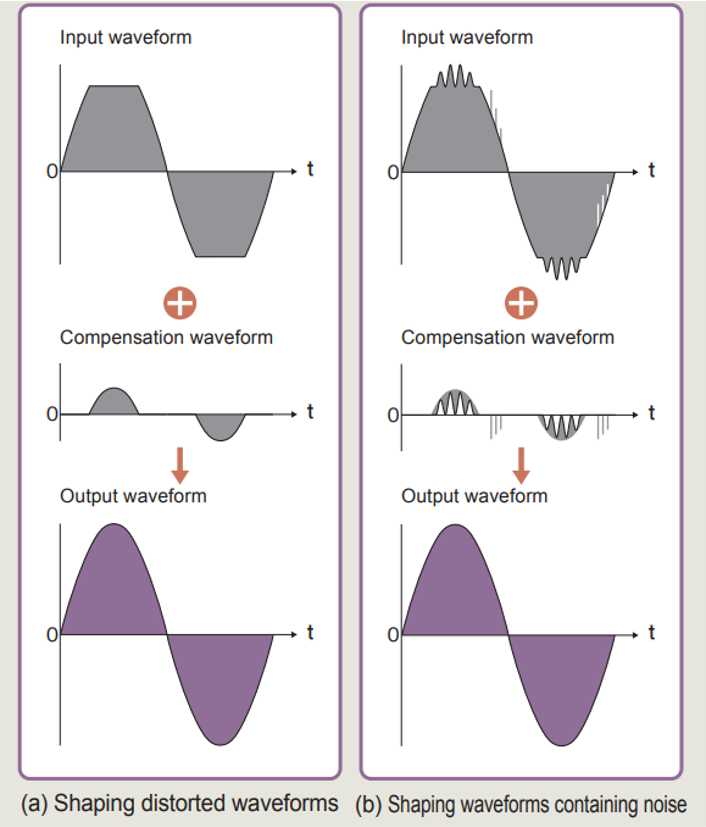

Quá trình xử lý hình dạng của sóng

PS-1250 tạo ra sóng hình sin lý tưởng trước khi nhận tín hiệu (gọi là dạng sóng tham chiếu). Sau đó, nó tạo ra một sóng hình sin của dạng sóng đầu vào bằng cách so sánh nó với dạng sóng tham chiếu này và bù cho mọi sự thiếu hụt đồng thời loại bỏ mọi nhiễu sóng nào.

Cấu trúc 3 tầng lọc sạch điện nguồn

Accuphase PS-1250 có ba giai đoạn loại bỏ can nhiễu.

Ở tấng đầu tiên, bộ lọc dòng loại bỏ các thành phần nhiễu khỏi thiết bị kỹ thuật số và các thiết bị Analog khác.

Tầng thứ hai là biến áp nguồn hình xuyến, nó được làm để cách ly điện nhà đèn giúp loại bỏ nhiễu từ song cao tần và điện từ theo lưới điện vào. Nó cũng được che chắn cẩn thận giúp không phát nhiễu từ ra ngoài

Tầng thứ ba bao gồm một bộ khuếch đại hiệu chỉnh dạng sóng, sử dụng công nghệ định hình dạng sóng để tạo ra nguồn điện cực kỳ sạch.

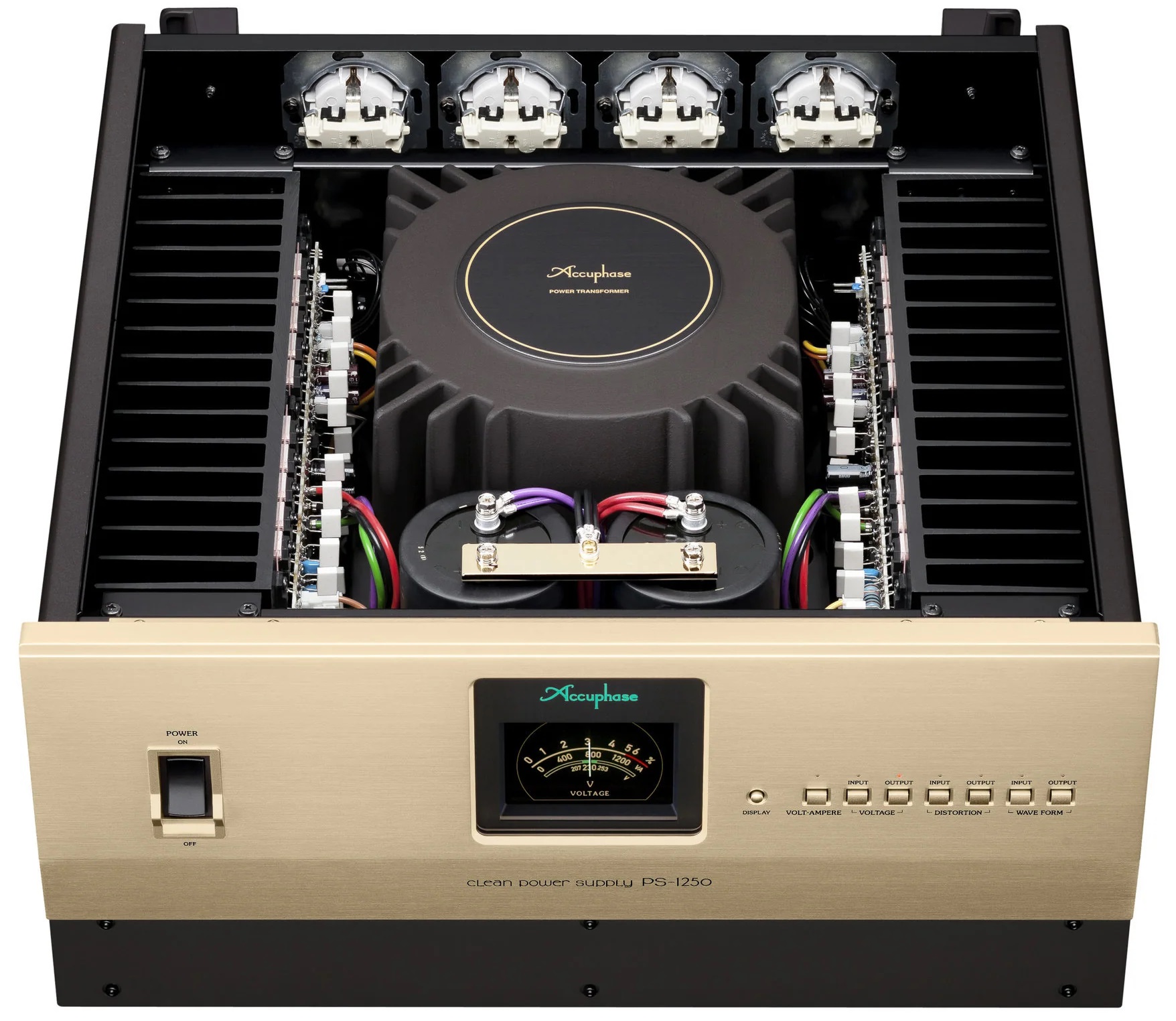

Tầng cấp nguồn mạnh mẽ

Lọc nguồn Accuphase PS-1250 có bộ nguồn mạnh bao gồm một biến hình xuyến lớn được bọc kỹ chống nhiễu ra ngoài và hai tụ điện lọc lớn (48.000 μF/100 V)

Mặc dù mức tiêu thụ điện năng cho thiết bị điện được thể hiện bằng watt (W), nhưng VA (volt-ampe) của các thành phần hệ thống được sử dụng để xác định thiết bị nào được kết nối với PS-1250. Tỷ lệ VA/W là khác nhau đối với từng bộ phận của thiết bị điện, nhưng giá trị VA thường bằng 1,2–1,8 lần giá trị W.

Cách kiểm tra

- Chuyển chế độ hiển thị sang màn hình VOLT-AMPERE và kết nối thiết bị, đảm bảo tổng điện áp nhỏ hơn 900 VA.
- Đèn LED trên bộ chọn màn hình sẽ nhấp nháy nếu tổng vượt quá 1.200 VA. Ngắt kết nối mọi thiết bị cho đến khi đèn sáng ổn định.
- Vì mức VA của bộ khuếch đại tích hợp và bộ khuếch đại công suất phụ thuộc vào mức âm lượng nên hãy giữ VA dưới 900 VA ở mức âm lượng tối đa

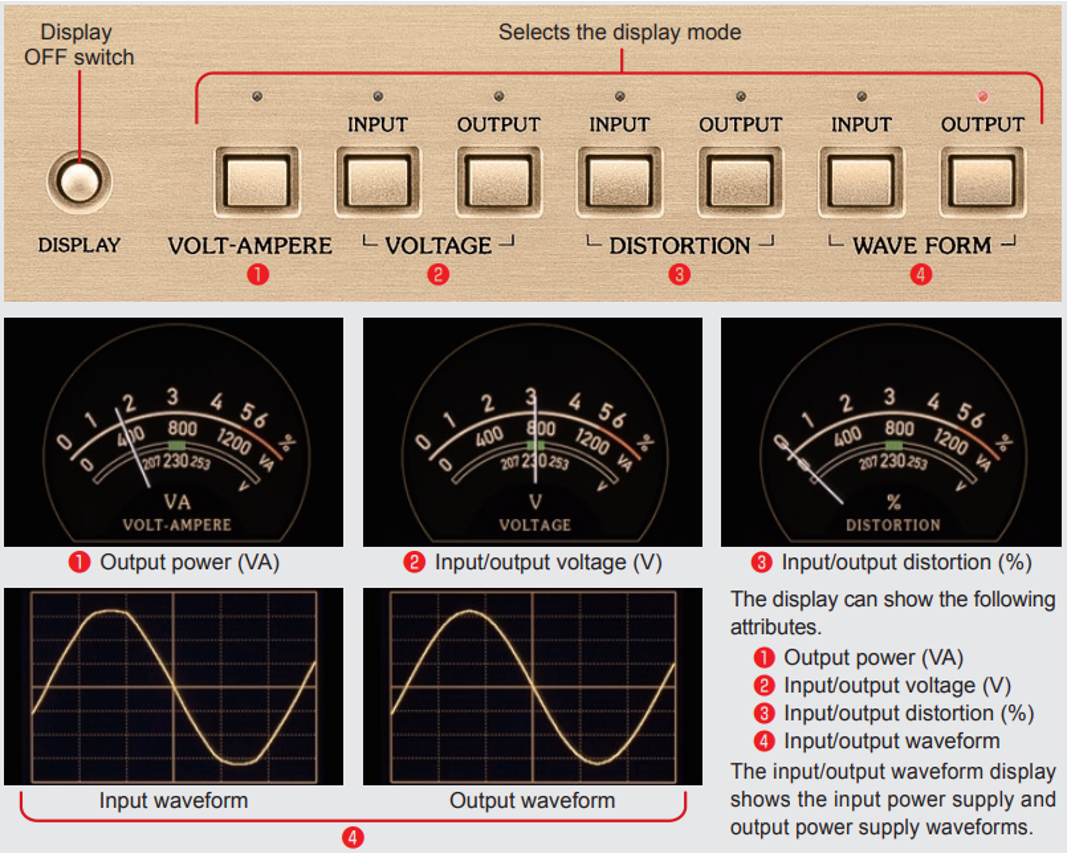

Được trang bị "đồng hồ tinh thể lỏng (LCD)" để hiển thị dạng sóng đầu vào và đầu ra

Các phím chức năng

1. Phím nhấn xem mức tiêu thụ công suất hệ thống

2. Phím nhấn xem điện áp vào và ra

3. Phím nhấn xem phần trăm độ méo vào và ra

4. Phím nhấn xem dạng sóng ngõ vào và đầu ra

Ổ cắm đa năng giúp tương thích với các phích cắm

10 ổ ra loại ổ cắm đa năng, có thể dùng được phích tròn và dẹp, áp dụng cho phiên bản quốc tế.
